El
sistema de moldajes de muro es básicamente un conjunto de
elementos metálicos que conforman un mecano.
Su elemento principal lo constituye el panel metálico E/F
(Economy Form)
Se encuentra en varias medidas, siendo el principal de
2.400 x 600 mm., lo que permite que el sistema sea muy
versátil.
El
sistema de moldaje para muros es empleado en las más
variadas estructuras, desde las fundaciones hacia arriba,
tanto en edificaciones de viviendas, como en obras civiles
(puentes, túneles,estanques circulares, etc).
|
|
Se utilizan en muros normales, muros contraterreno,
laterales de viga, rebalse de losa y eventualmente como
panel de losa. Se usan 0,69 unidades por M² de moldaje.
|
El esquinero interior se usa en los encuentros de muro,
encuentro de muro y losa y en de vigas normales y losa. El exterior es para unir los vértices externos
de los muros. También es utilizado en la unión del panel
lateral con el fondo de viga.
|
|
Los
juegos de cuñas conectan fácilmente un panel con otro. Se
usan aprox. 4 cuñas x M²
. La grampa B conecta rápidamente el tubo
alineador al panel. Se usan 1.53 unidades por M
de moldaje. La grampa C conecta rápidamente el canal
alineador al panel. Se usan 1.53 unidades por M² de moldaje.
|
| Alineadores
ENCOMET y Grampas |
El
tubo alineador se utiliza para alinear muros. Se usan 0.14
unidades por M² de moldaje.
El canal alineador, es de 100 mm x 50 mm(ver
. Se usan 0.14 unidades por M² de moldaje. Se
recomienda su uso para cuando se mueve un conjunto de
paneles con grúa. .
|
|
Su
función es aplomar el moldaje. Actúa en ambos sentidos es
decir, tira y empuja, por lo que su uso es por una sola cara
del moldaje. Se usan 0.13 unidades por M² de moldaje.
|
|
|
Está
formado por una barra de hilo de paso largo autolimpiante,
dos tuercas, dos golillas, dos conos plásticos recuperables
y un trozo de PVC que actúa como separador y camisa para
recuperar la barra de hilo. Se usan 2.8 tirantes por M² de
moldaje.
|
|
|
Por

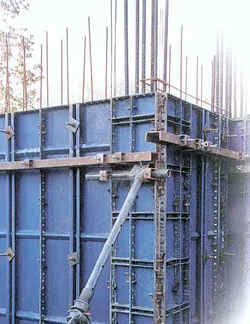

su peso liviano, los paneles E/F son muy
apropiados para el uso manual.Sus dimensiones
resultan ser muy prácticas en todo tipo de obras.
El panel se puede usar en posición vertical y/o
horizontal, empleando los juegos de cuñas para
llegar a cualquier altura o longitud. El
alineamiento se realiza acoplando los tubos de
andamio con grampas B. Cuando se necesitan alturas
superiores a 2.4 mts., existe la alternativa de
realizar vaciado en una o varias etapas, según la
necesidad del contratista. Para el vaciado en una
sola etapa se colocan ventanas para el vibrado del
concreto cada 2.4 mts. en el sentido vertical y
cada 1.8 mts. en el sentido longitudinal. El
vaciado en varias etapas se realiza trepando el
moldaje hasta llegar a la altura necesaria.
|
|
|
|
Sistema
trepante para altura
superior a 2,4 mts.
Primera etapa.
|
|
|
|
Vaciado
en una etapa, para
altura superior de 2,4
mts
|
|
|
|
Sistema
trepante para altura superior a
2,4 mts. Primera etapa.
|
|
|

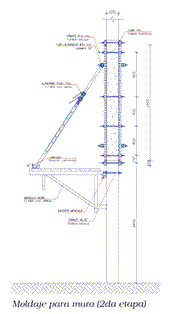

Sistema
trepante para altura superior a
2,4 mts. Segunda etapa.
|
|
|
|
|
|
|
|
|
|

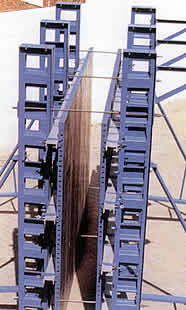

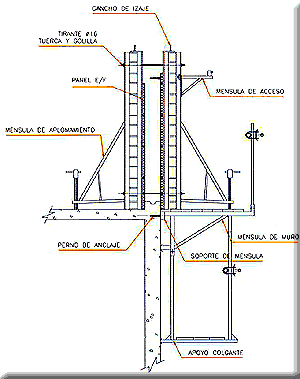

Es
el componente utilizado para rigidizar el moldaje de muro,
permitiendo reducir a una cuarta parte la cantidad de
tirantes por M² (un tirante cada 3.6 M² de moldaje). Se
emplea también en muros contraterreno.
|
|
|
Permite
armar conjuntos de paneles rígidos que son fáciles
de mover con grúa.
Ventajas:
|
·Para
uso en obras civiles.
|
|
·Armado
totalmente manual.
|
|
·Transportable
con grúa.
|
|
·Rápido
de armar.
|
|
·Seguro,
ya que permite hormigonar alturas de
hasta 5 mts.
|
|
·Mínimo
de tirantes de muy buen acabado.
|
|
|
|
|
 Empleando
los mismos componentes básicos, se agrega un ENCOsoldier,
o doble canal, que permite soportar la presión del hormigón:
·
Armado totalmente manual.
· Transportable con grúa Rápido
de armar.
· Seguro ya que permite
hormigonar alturas de hasta 3 mts.
|
|
|
|
Es
un panel de muro para ser empleado en muros curvos con
radio entre 1.5 y 20 mts.
El panel está estructurado sobre una plancha de 2 mm. de
espesor y tiene sólo flanches ranurados en sentido
vertical. Esto permite que la plancha se curve con la
presión del tubo alineador y las grampas B, para lo cual
el tubo debe curvarse de acuerdo al radio de curvatura del
muro.
El panel más típico es el de 1.200 mm x 600 mm y pesa 21
Kilos.
|
|
|
|
|

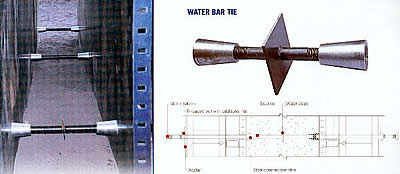

Para
la construcción de muros estancos de reservorios,
cisternas, tanques, etc. El set de tirantes está compuesto
por una barra de hilo continuo que queda atrapada en el
hormigón y por un par de conos metálicos, arandelas y
pernos exteriores reutilizables.
La barra central no mantiene contacto con el líquido
almacenado, pues permanece a una distancia de 37.5 mm o 75
mm de la superficie del muro, según la dimensión del cono
metálico empleado.
|
|
|

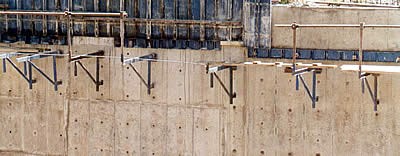

Ofrece
una plataforma de trabajo muy rápida de armar cuando se
usa moldaje para muros exteriores. Se suspenden de los
soportes de ménsula, que a su vez se fijan al muro con
tirantes o anclajes recuperables.
|
|
|
Se
emplean para soportar las ménsulas de muro en moldajes
trepantes y como anclajes en moldaje a una sola cara. Se
insertan de manera previa al vaciado.
Una vez que el hormigon fraguó quedan listos para ser
utilizados. La capacidad de carga varía según la
resistencia del hormigón. Se recuperan con llave
extractora.
|
|
|
|
|
|
